썬로드의 교량이야기

상부구조에 따른 교량의 종류(3)...거더교③(플레이트거더교)

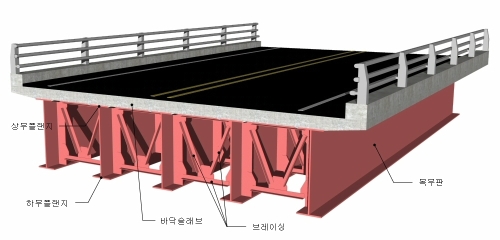

플레이트거더교는 강판형교라고도 합니다.
철판으로 I형의 거더를 만들고 그위에 슬래브를 얹은 형태의 교량입니다.


플레이트거더교는 보통 지간장 50m 정도가 경제적으로 Steel Box Girder교와 함께 가장 많이 시공되었던 강교 형식입니다.

하지만 브레이싱등 부재가 많고 복잡하며 강재량이 많이 소요되며 곡선교에 적용성이 좋지않아 최근에는 별로 사용되지 않는 형식입니다.(최근에 설계되는걸 못봤습니다.)
(예전에 많이 사용되었던 이유는 스틸박스거더교에 비해 계산이 더 간단해서가 아닌가 싶습니다.)

한때 이러한 단점을 보완하여 거더의 크기를 키우고 고강도 강재를 사용하여 브레이싱 및 거더수를 줄인(강재량이 동급의 플레이트 거더의 66%정도 된다고 합니다.) 소수주형교를 많이 가설하고 있다고 하나.. 국내에서는 아직 널리 사용되는 편은 아닌것 같습니다.
소수주형교는 거더간격이 넓어 횡방향 텐던을 추가하는 경우가 많습니다.

사용자 삽입 이미지

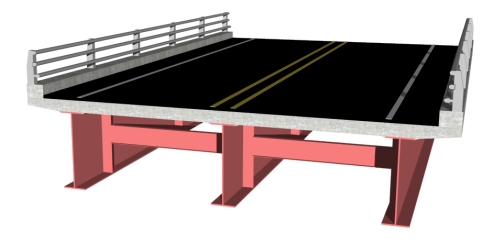

소수주형교 - 거더수 및 브레이싱등 부부재를 줄였다.



사용자 삽입 이미지

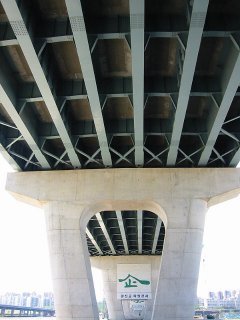

플레이트거더교 - 광진교

사용자 삽입 이미지

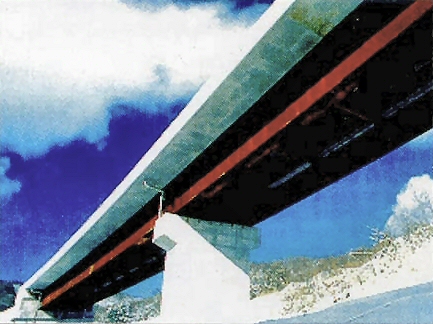

소수주형교 - 호로나이천교(일본)
