상부구조에 따른 교량의 종류(5)...아치교⑤(구조계에따른 분류1)

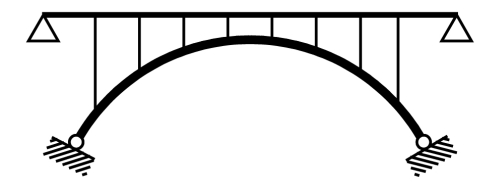

① 2힌지 아치교 (2-Hinged Arch Bridge)

사용자 삽입 이미지
일반아치교에서 가장 폭넓게 사용되는 형식으로 미관 및 경제성이 우수하나 지반상태가 좋은곳에서 적용가능합니다. 아치리브를 트러스구조의 Braced Rib를 적용하였을 경우 300m 이상의 교량에도 적용가능합니다.


사용자 삽입 이미지

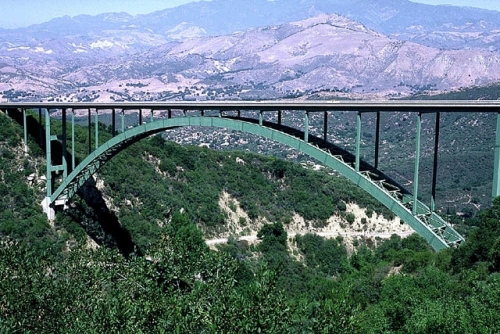

Cold Springs Canyon Bridge

사용자 삽입 이미지

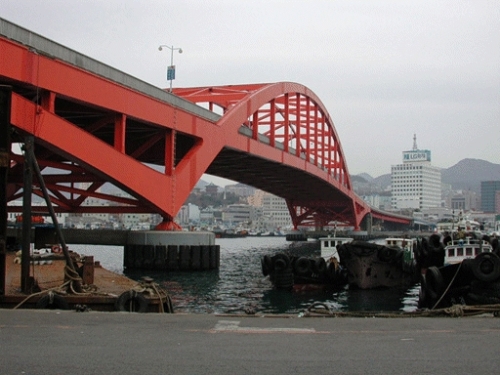

부산대교

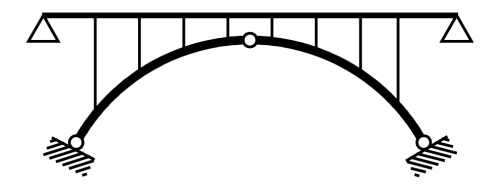

② 3힌지 아치교 (3-Hinged Arch Bridge)

사용자 삽입 이미지
3힌지 아치는 2힌지 아치의 크라운에 힌지를 추가한 것으로 정정구조입니다. 그러나 교량의 중앙에 힌지를 설치하는 것은 힌지에서의 처짐이 과다해지고, 내구성이 저하되어 초기 아치교 이후로는 거의 사용되지 않는 구조입니다.


사용자 삽입 이미지

High Bridge (미국)

사용자 삽입 이미지

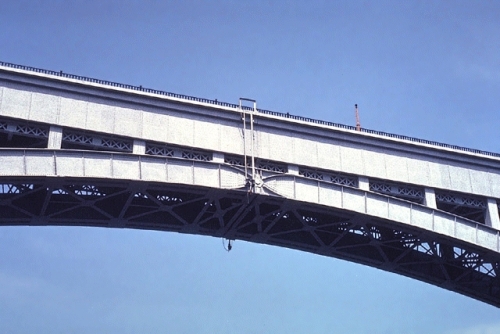

High Bridge의 내부힌지

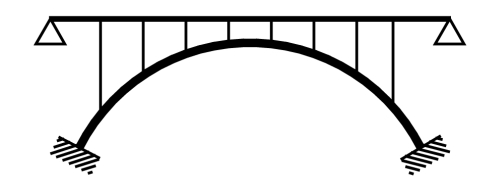

③ 고정 아치교 (Fixed Arch Bridge)

사용자 삽입 이미지
아치교로서는 가장 경제적인 형식이나 지점에서 수평반력 외에 고정모멘트가 크기 때문에 지지력이 양호한 지반에서만 적용 가능합니다. 다른형식에 비해 강성이 크므로 처짐량은 적으나 장지간의 아치교에서는 부가응력이 상당히 커지는 단점이 있습니다.
고정아치교는 지점을 힌지로 처리하기 곤란한 콘크리트 교에 주로 사용됩니다.

사용자 삽입 이미지

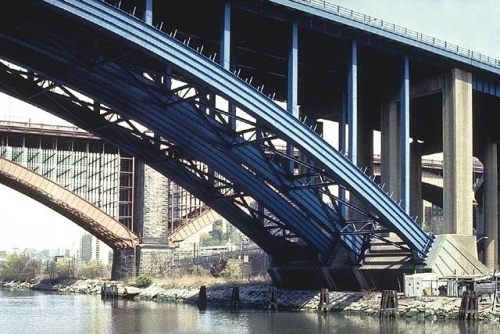

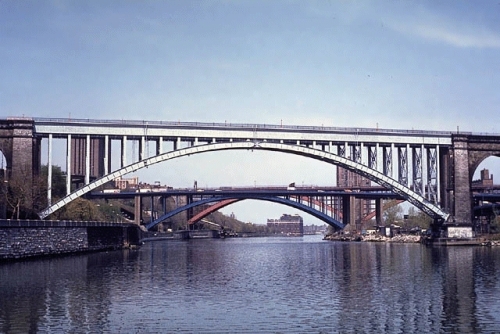

Alexander Hamilton Bridge

사용자 삽입 이미지

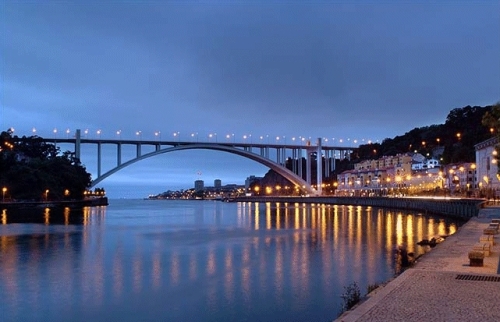

Arrabida Bridge (포루투칼)

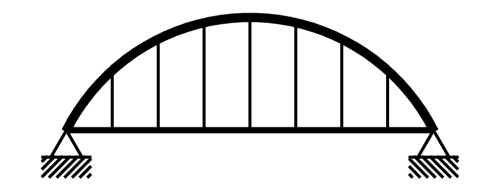

④ 타이드 아치교 (Tied Arch Bridge)

사용자 삽입 이미지
타이드 아치교는 아치리브에서의 수평반력을 Tie로 부담시켜 아치 지점부에서는 연직반력만이 전달됩니다. 따라서 수평력이 크게 작용하지 않아 지반상태가 양호하지 않은 곳에서도 적용가능한 형식입니다.
그러나 아치리브가 과대해지는 경향이 있어 경제성 측면에서 불리한 단점이 있습니다.

사용자 삽입 이미지

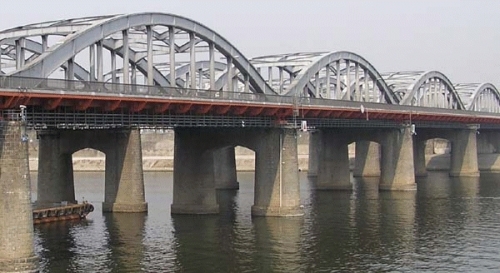

한강대교

사용자 삽입 이미지

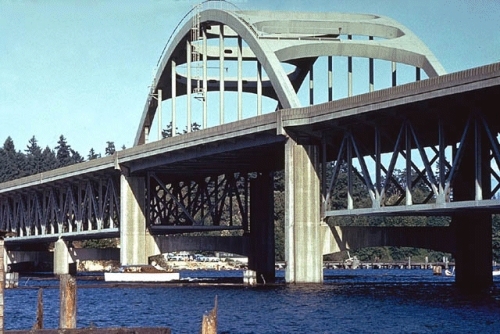

워싱턴의 tied-arch교
