랭거형(Langer Girder)

사용자 삽입 이미지

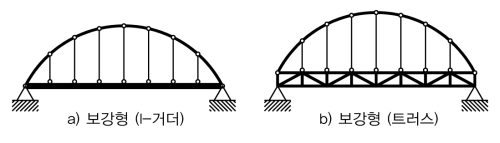

랭거교는 고안자인 오스트리아의 Langer의 이름을 딴 것으로 아치리브 강성보다 보강형의 강성이 크고 수직재와 다른 부재와의 결합을 Pin 구조로 가정하여 아치리브가 주로 축력을 전담한다. 그러나 아치리브와 보강형의 접속부가 복잡하고, 로제 아치에 비해 아치리브의 강성이 작으므로 수직재(Hanger)의 간격이 좁아지는 단점이 있다. 50~200m까지 적용할수 있다고 알려져있다. Hanger를 수직재 대신 사재를 사용하는 교량은 트러스 랭거형(Truss Langer Girder)라고 한다.

사용자 삽입 이미지

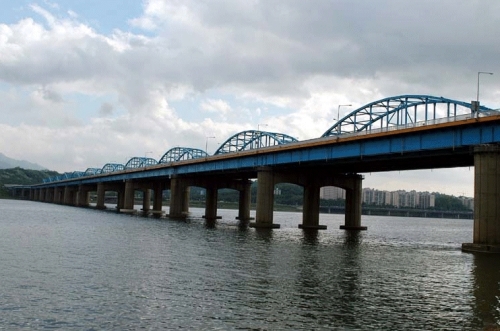

랭거아치교 - 동작대교



로제형(Lohse Girder)


사용자 삽입 이미지

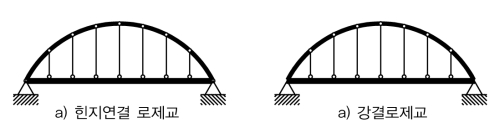

로제교는 <그림 27>과 같이 휨강성을 가지는 아치리브와 보강거더를 양단에서 연결하고 아치리브와 보강거더간을 양단힌지의 수직재로 연결한 구조이며, 랭거교와 타이드아치교의 중간적인 성질을 갖는다. 아치리브의 강성이 크기 때문에 랭거교에 비해 수직재 간격을 늘릴수 있으며 아치리브와 보강형의 접속부 연결이 용이하다.

사용자 삽입 이미지

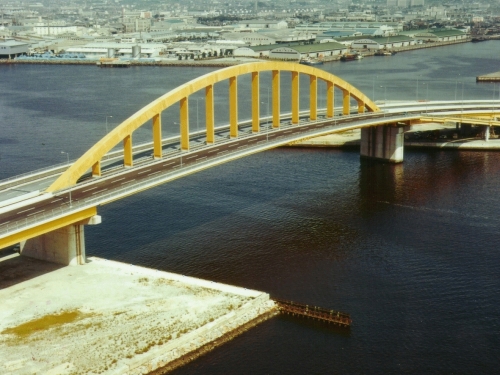

로제아치교 - 일본 泉大津大橋



닐센계(Nielsen System)
사용자 삽입 이미지

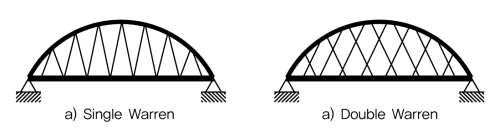

Nielsen계는 스웨덴의 O.F Nielsen에 의해 제안된 교량형식으로 타이드아치, 랭거교, 로제교 등이 수직재를 Flexible한 사인장재 (Rod, 강봉) 및 Cable로 대신한 수직재를 Warren Truss형으로 조립한 교량을 총칭하여 Nielsen계 교량이라고 한다. 한강의 서강대교가 아치지간 150m로 대표적인 예이다. 닐센계 교량은 경사재가 교량의 전단변형 억제에 기여하여 일반아치교에 비해 처짐이 작으며 장경간에 유리한 구조이다.

사용자 삽입 이미지

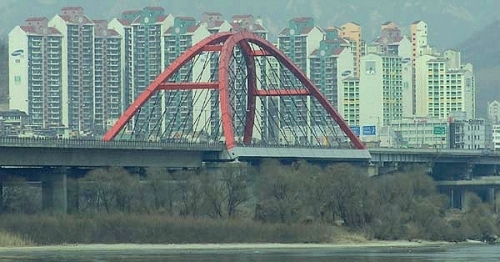

서강대교
