상부구조에 따른 교량의 종류(7)...사장교④(횡방향케이블배치)



① 1면 배치

사용자 삽입 이미지
케이블을 중앙쪽에 배치한 형태를 말합니다.
1면 배치는 케이블 정착구가 외부에서 보이지 않아 외관이 깔끔하고 케이블 정착을 위해 추가적인 단면폭이 요구되지 않습니다.
그러나 보강형의 비틀림 거동에 대한 저항력이 약해 보강형단면의 비틀림 강성이 커야한다는 단점이 있습니다. 그래서 1면 배치시에는 보강형으로 비틀림 강성이 우수한 박스형이 주로 사용됩니다. 1면 배치시의 주탑형상은 I형과 A형 주탑이 주로 사용됩니다.


② 2면 배치
사용자 삽입 이미지
케이블을 양쪽으로 배치한 형태를 말합니다.
2면 배치는 케이블 정착을 위해 교량 양쪽을 확폭해야 하며, 케이블 정착구가 외부로 드러나 미관이 조금 안좋다고 합니다.
그러나 보강형의 비틀림거동에 대하여 양면에 배치된 케이블이 저항을 하므로 비틀림 강성이 작은 보강형의 단면형태(Edge거더, 판형등)에도 적용이 가능합니다.
주탑형상은 주로 A형, H형, 다이아몬드형이 주로 사용됩니다.


사용자 삽입 이미지

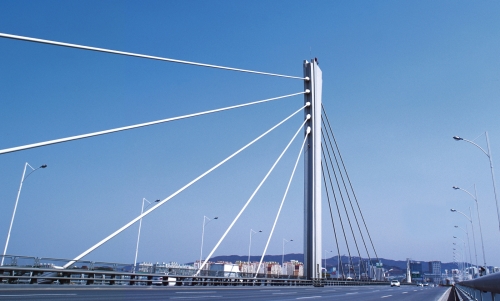

2면배치 - 돌산대교

사용자 삽입 이미지

1면배치 - 어등대교
